干涉物镜和显微物镜的区别

干涉物镜和显微物镜有什么区别，最近有不少咨询请教这个问题，本篇我用简单的文字及图片来展示说明两者的区别。

      显微物镜分很多种，金相物镜，生物物镜，明暗场物镜，荧光物镜，微分干涉物镜，长工作距离物镜，超长工作距离物镜，平场消色差物镜，半复消色差物镜，APO物镜等等。这些都属于显微物镜，其主要的用途是将被观察的图像放大，也就是二维图像的放大。

      10X和20X显微物镜观察的图像如下：

Image_20241212125932539

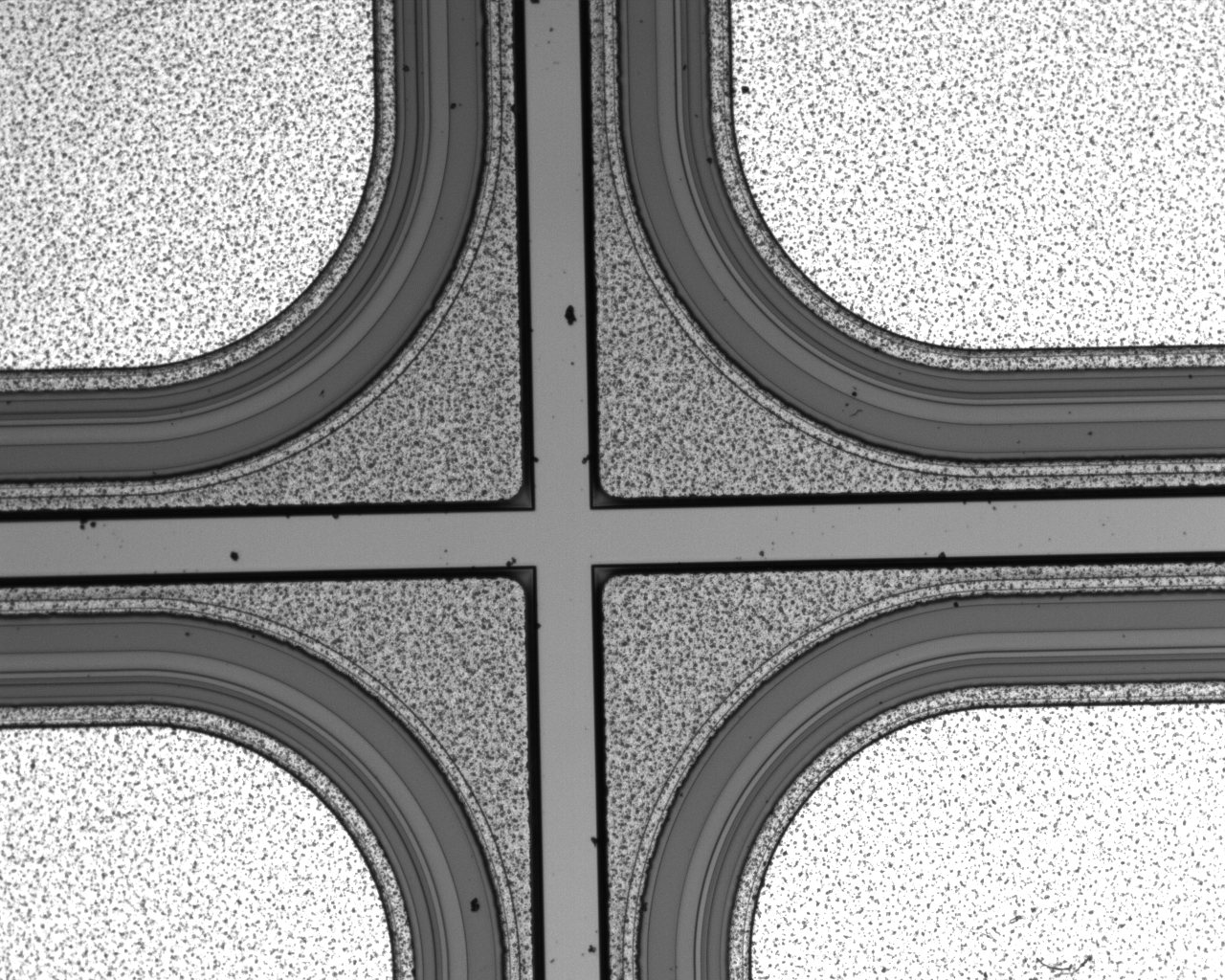

10X显微物镜得到的照片
Image_20241212130207882

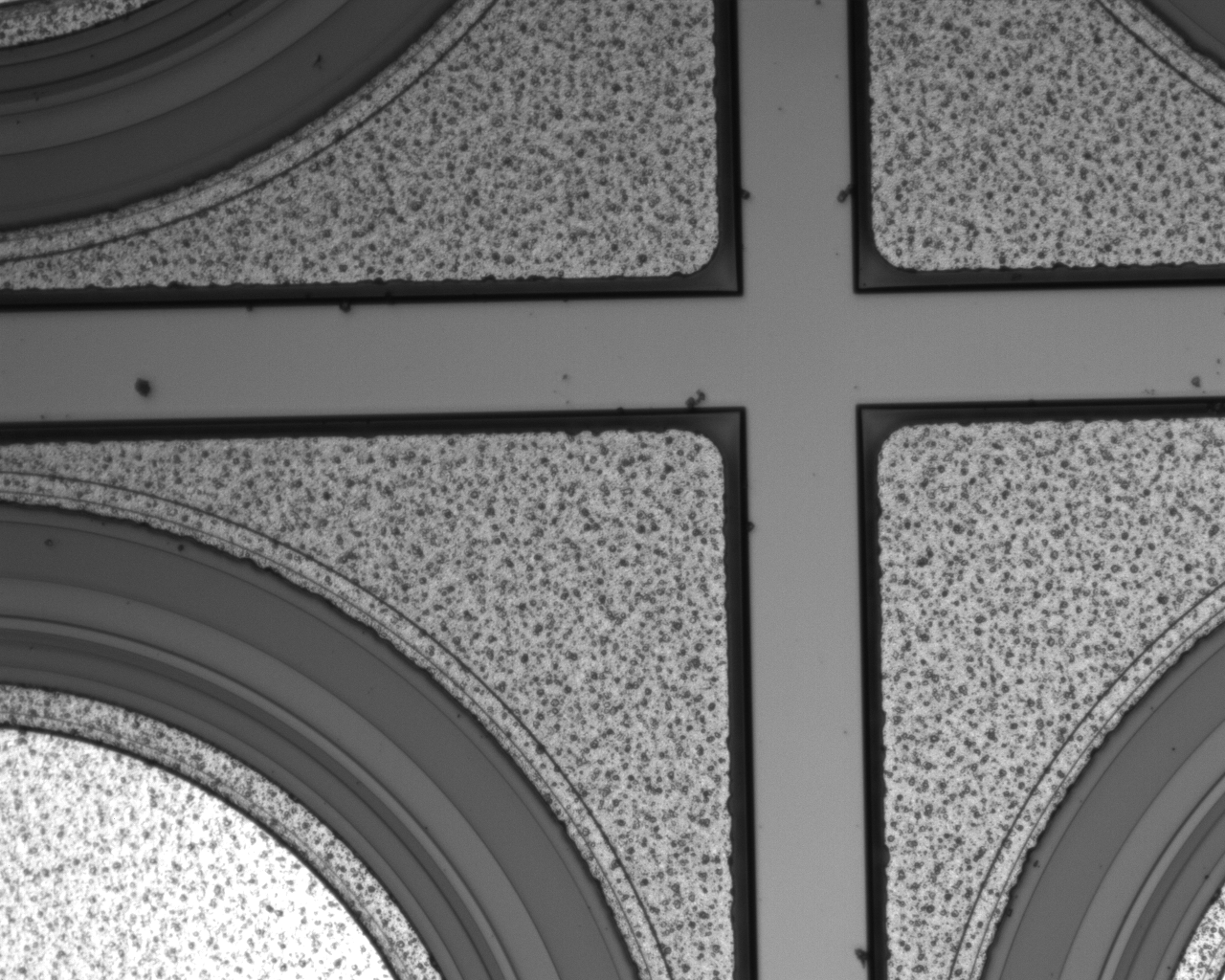

20X显微物镜得到的照片
    10X和20X显微物镜拍摄的是同一个样品，从图像可以看到20X物镜观察的图像细节相对于10X的更大，同时观察到的范围却变小。倍数越大，视场越小。
    干涉物镜与显微物镜相比，其中包括了分光器件和标准镜。干涉物镜只有三种结构，分别是LINNIK,Mirau,Michelson三种。这三种结构都包括了分光器件和标准镜。使得光束在镜头中被分为两路，一路作为参考光路，另一路作为测量光路。两束光分别原路返回后，产生干涉。而显微物镜因为本身不具有参考光路，所以不会产生干涉图像。
     以下是显微物镜观察的图像和干涉物镜观察的图像对比：
Image_20241212124855465

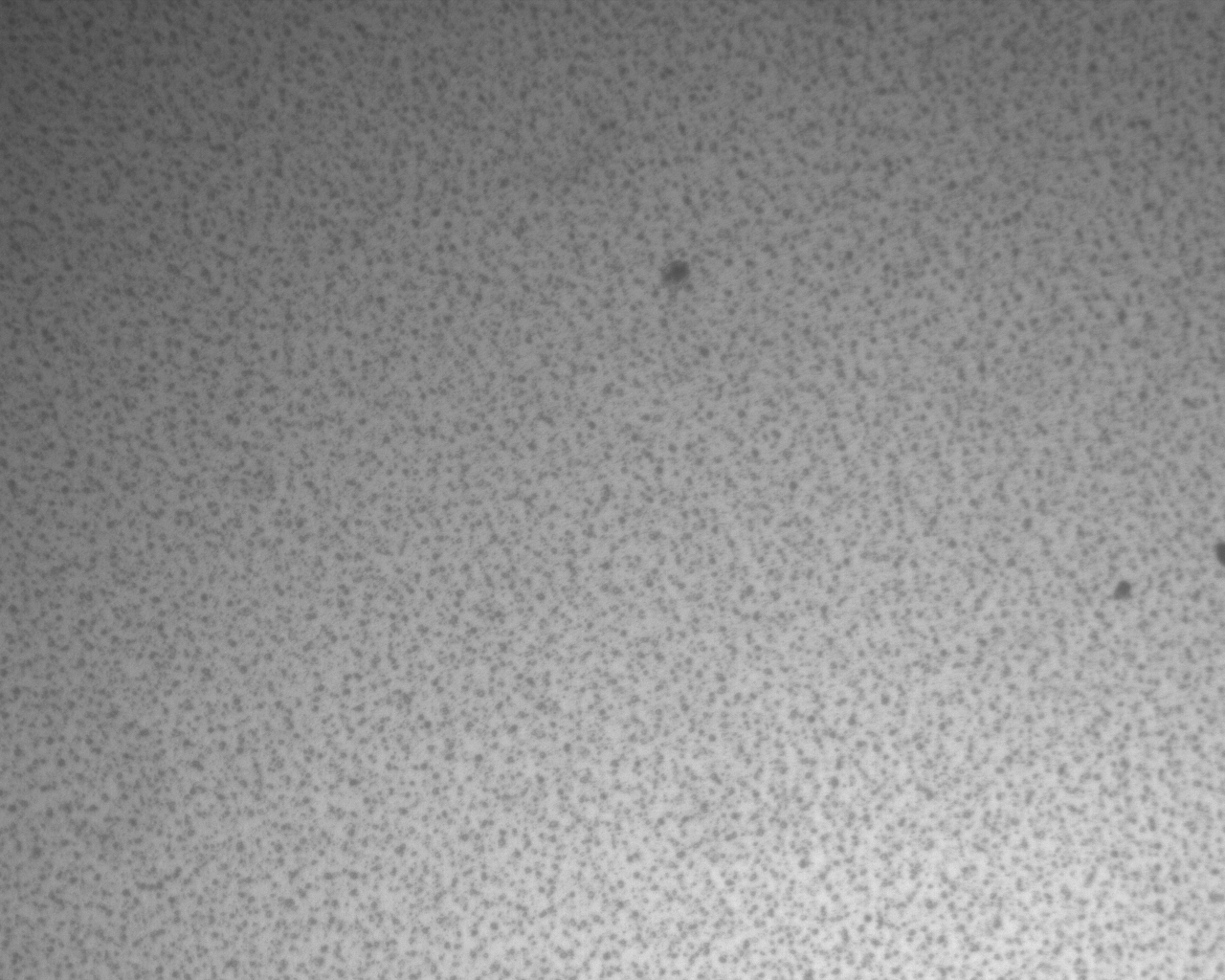

显微物镜观察到的图像
Image_20241212124901089

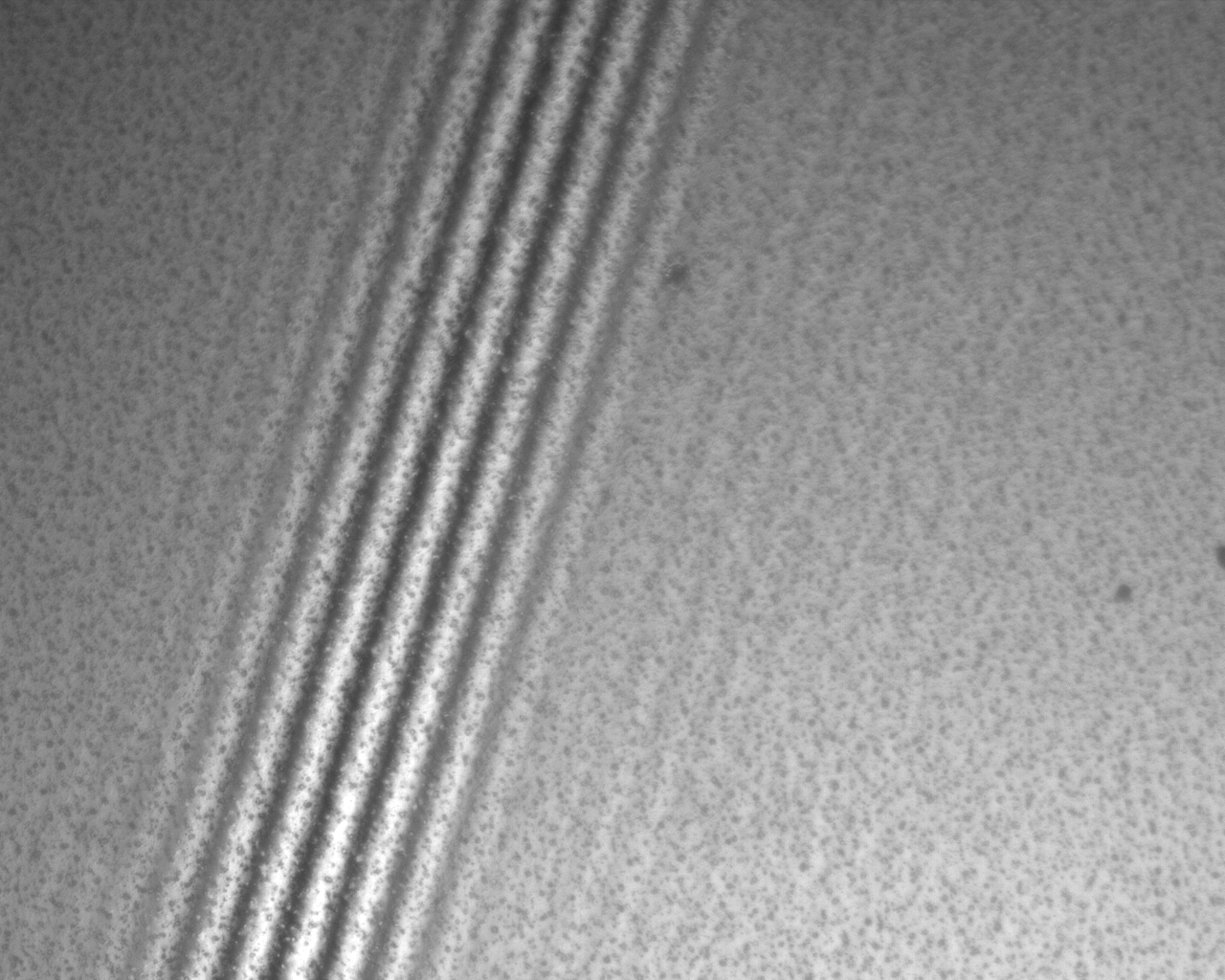

干涉物镜观察到的图像
     从图像可以看出，使用干涉物镜观察到的图像中有明暗相间的条纹，这种条纹就是干涉条纹，干涉条纹的形状包含着被观察样品的表面高度信息。而显微物镜图像没有干涉条纹，因此从显微物镜的图像不能够分析出表面的高度分布信息。如果使用彩色相机，条纹将呈现彩色。
    使用显微物镜主要适用于观察二维放大的图像，使用干涉物镜主要是用于得到微纳级三维轮廓。
